智能巡逻兵

项目地址:github.com/Jiahonzheng/Unity-3D-Learning

在线演示:demo.jiahonzheng.cn/Patrol

演示视频:www.bilibili.com/video/av74087162/

模型动画

Player

我们使用 FreeVoxelGirl 素材包来构建 Player 玩家人物模型,效果如下图所示。

我们为其添加了 ColliderAnimator 组件,实现与其它游戏对象的碰撞检测、动画效果。以下是 Player 游戏对象的 Inspector 栏设置。

我们期待 Player 能够不同的游戏状态展现不同的游戏动画:空闲奔跑死亡,因此我们需要设计 Animator 工具。

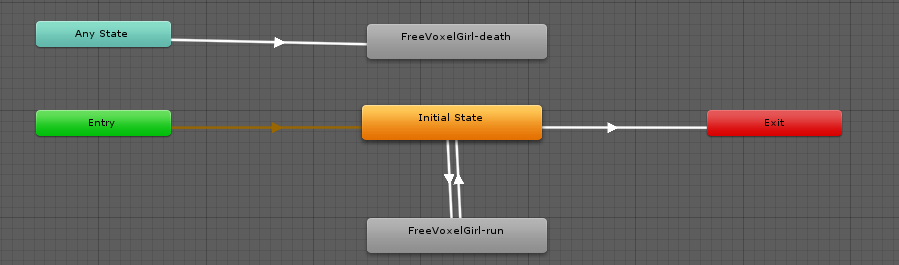

上图即为 PlayerAnimator 动画控制器,其对外暴露了两个参数:isRunningisDeadPlayer 默认处于空闲状态,当 isRunning 被设置为 true 时,即进行奔跑动画。当 isDead 被触发时,Player 进行死亡动画的播放。

Soldier

我们使用 VoxelCharacters 素材包来构建 Soldier 巡逻兵人物模型,效果如下图所示。

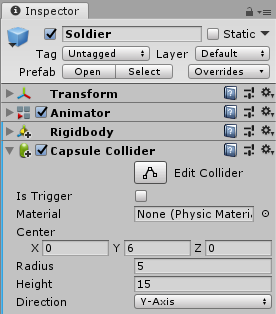

Player 类似,Soldier 也需要进行碰撞体和动画的设置,具体如下图所示。

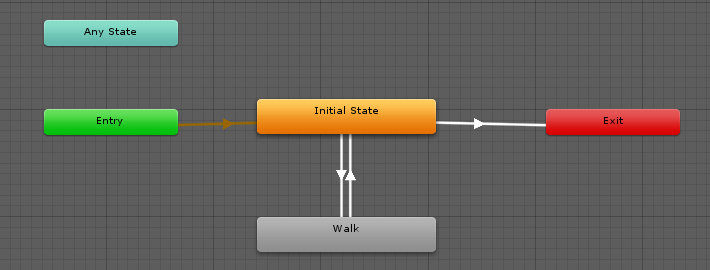

下图是 Soldier 的动画状态机模型,其对外暴露了一个参数:isRunning 。当 isRunning 被设置为 true 时,Soldier 即进行行走动画的播放。

地图生成

我们使用代码构造游戏场景地图,具体实现为 Map 类。我们在 Map 类中,声明了地图平面预制篱笆预制区域Collider预制以及区域中心点坐标

1
2
3
4
5
6
7
8
// 地图平面预制。
private static GameObject planePrefab = Resources.Load<GameObject>("Prefabs/Plane");
// 篱笆预制。
private static GameObject fencePrefab = Resources.Load<GameObject>("Prefabs/Fence");
// 区域Collider预制。
private static GameObject areaColliderPrefab = Resources.Load<GameObject>("Prefabs/AreaCollider");
// 地图 9 个区域的中心点位置。
public static Vector3[] center = new Vector3[] { new Vector3(-10, 0, -10), new Vector3(0, 0, -10), new Vector3(10, 0, -10), new Vector3(-10, 0, 0), new Vector3(0, 0, 0), new Vector3(10, 0, 0), new Vector3(-10, 0, 10), new Vector3(0, 0, 10), new Vector3(10, 0, 10) };

我们在函数 LoadBoundaries 中实现地图边界的构建。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
// 构造地图边界篱笆。
public static void LoadBoundaries()
{
for (int i = 0; i < 12; ++i)
{
GameObject fence = Instantiate(fencePrefab);
fence.transform.position = new Vector3(-12.5f + 2.5f * i, 0, -15);
}
for (int i = 0; i < 12; ++i)
{
GameObject fence = Instantiate(fencePrefab);
fence.transform.position = new Vector3(-12.5f + 2.5f * i, 0, 15);
}
for (int i = 0; i < 12; ++i)
{
GameObject fence = Instantiate(fencePrefab);
fence.transform.rotation = Quaternion.AngleAxis(90, Vector3.up);
fence.transform.position = new Vector3(-15, 0, -15 + 2.5f * i);
}
for (int i = 0; i < 12; ++i)
{
GameObject fence = Instantiate(fencePrefab);
fence.transform.rotation = Quaternion.AngleAxis(90, Vector3.up);
fence.transform.position = new Vector3(15, 0, -15 + 2.5f * i);
}
}

我们使用 LoadFences 方法构建地图内部的篱笆和通道。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
// 构造内部篱笆。
public static void LoadFences()
{
// 为 0 表示通道,为 1 表示篱笆。
var row = new int[2, 12] { { 1, 0, 1, 1, 1, 1, 0, 1, 0, 1, 1, 1 }, { 0, 1, 1, 1, 1, 0, 1, 1, 1, 1, 1, 0 } };
var col = new int[2, 12] { { 1, 0, 1, 1, 1, 1, 0, 1, 0, 1, 1, 1 }, { 0, 1, 1, 1, 1, 0, 1, 1, 1, 1, 1, 0 } };
for (int i = 0; i < 2; ++i)
{
for (int j = 0; j < 12; ++j)
{
if (row[i, j] == 1)
{
GameObject fence = Instantiate(fencePrefab);
fence.transform.position = new Vector3(-12.5f + 2.5f * j, 0, -5 + 10 * i);
}
}
}
for (int i = 0; i < 2; ++i)
{
for (int j = 0; j < 12; ++j)
{
if (col[i, j] == 1)
{
GameObject fence = Instantiate(fencePrefab);
fence.transform.rotation = Quaternion.AngleAxis(90, Vector3.up);
fence.transform.position = new Vector3(-5 + 10 * i, 0, -15 + 2.5f * j);
}
}
}
}

为了探测玩家的所在区域号,我们需要为 9 个区域分别添加 AreaCollider 检测脚本。

1
2
3
4
5
6
7
8
9
10
11
12
// 构造区域Collider。
public static void LoadAreaColliders()
{
for (int i = 0; i < 9; ++i)
{
GameObject collider = Instantiate(areaColliderPrefab);
collider.name = "AreaCollider" + i;
collider.transform.position = center[i];
// 添加区域检测脚本。
collider.AddComponent<AreaCollider>().area = i;
}
}

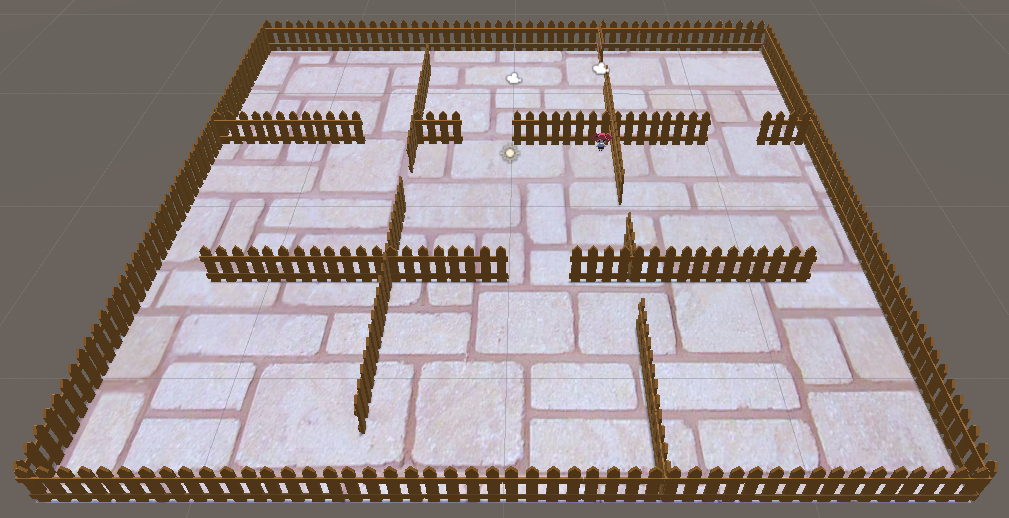

最终,游戏场景地图如下图所示。

区域检测

LoadAreaColliders 函数中,我们为 9 个区域分别添加了 AreaCollider 检测脚本。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
public class AreaCollider : MonoBehaviour
{
// 记录当前区域号。
public int area;

public void OnTriggerEnter(Collider collider)
{
// 当玩家进入区域时。
if (collider.gameObject.tag == "Player")
{
GameEventManager.GetInstance().PlayerEnterArea(area);
}
}
}

我们使用 OnTriggerEnter 钩子函数更新玩家当前所在的区域号,为此,我们需要设置 AreaCollider 预制的 Is Trigger 属性。

在区域检测中,我们使用了订阅与发布模式,对游戏逻辑进行了解耦。在 GameController 中,我们实现了 OnPlayerEnterArea 方法用于订阅玩家进入区域的事件,该方法在 OnTriggerEnter 触发时被调用,即玩家摆脱一位巡逻兵,进入新区域时。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// 当玩家摆脱一位巡逻兵,进入新区域时。
private void OnPlayerEnterArea(int area)
{
if (model.state != GameState.RUNNING)
{
return;
}
if (currentArea != area)
{
// 更新分数。
model.AddScore(1);
// 设置追随玩家的巡逻兵。
soldiers[currentArea].GetComponent<Soldier>().isFollowing = false;
currentArea = area;
soldiers[currentArea].GetComponent<Soldier>().isFollowing = true;
actionManager.Trace(soldiers[currentArea], player);
}
}

碰撞检测

我们在生成巡逻兵实例时,为其添加了 SoldierCollider 碰撞检测脚本,用于判定游戏的胜负:当巡逻兵与玩家碰撞时,游戏失败。

1
2
3
4
5
6
7
8
9
10
11
public class SoldierCollider : MonoBehaviour
{
public void OnCollisionEnter(Collision collision)
{
// 当巡逻兵与玩家碰撞时。
if (collision.gameObject.tag == "Player")
{
GameEventManager.GetInstance().SoldierCollideWithPlayer();
}
}
}

我们使用 GameEventManager 类(订阅与发布模式)解耦了巡逻兵与玩家碰撞时的事件处理机制。在 GameController 类中,我们实现了 OnSoldierCollideWithPlayer 方法,用于订阅巡逻兵与玩家碰撞的事件。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
// 当巡逻兵与玩家碰撞时。
private void OnSoldierCollideWithPlayer()
{
view.state = model.state = GameState.LOSE;
// 设置玩家的“死亡”动画。
player.GetComponent<Animator>().SetTrigger("isDead");
player.GetComponent<Rigidbody>().isKinematic = true;
soldiers[currentArea].GetComponent<Soldier>().isFollowing = false;
// 取消所有巡逻兵的动画。
actionManager.Stop();
for (int i = 0; i < 9; ++i)
{
soldiers[i].GetComponent<Animator>().SetBool("isRunning", false);
}
}

动作分离

在游戏中,巡逻兵有两种动作可以展现:自主巡逻追随玩家。为此,我们使用了动作分离的技术,具体代码参照 GameActionManager 类的实现。

自主巡逻

我们在 MoveToAction 类中实现了巡逻兵的自主巡逻。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
// 存储自主巡逻动作。
Dictionary<int, MoveToAction> moveToActions = new Dictionary<int, MoveToAction>();

// 巡逻兵自主巡逻。
public void GoAround(GameObject patrol)
{
var area = patrol.GetComponent<Soldier>().area;
// 防止重入。
if (moveToActions.ContainsKey(area))
{
return;
}
// 计算下一巡逻目的地。
var target = GetGoAroundTarget(patrol);
MoveToAction action = MoveToAction.GetAction(patrol, this, target, 1.5f, area);
moveToActions.Add(area, action);
AddAction(action);
}

在自主巡逻中,确定巡逻目的地,是一个核心问题。我们在 GetGoAroundTarget 方法中,通过随机生成目的地,并对其进行合法性判断,确定巡逻目的地。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
// 计算下一巡逻目的地。
private Vector3 GetGoAroundTarget(GameObject patrol)
{
Vector3 pos = patrol.transform.position;
var area = patrol.GetComponent<Soldier>().area;
// 计算当前区域的边界。
float x_down = -15 + (area % 3) * 10;
float x_up = x_down + 10;
float z_down = -15 + (area / 3) * 10;
float z_up = z_down + 10;
// 随机生成运动。
var move = new Vector3(Random.Range(-3, 3), 0, Random.Range(-3, 3));
var next = pos + move;
int tryCount = 0;
// 边界判断。
while (!(next.x > x_down + 0.1f && next.x < x_up - 0.1f && next.z > z_down + 0.1f && next.z < z_up - 0.1f) || next == pos)
{
move = new Vector3(Random.Range(-1.5f, 1.5f), 0, Random.Range(-1.5f, 1.5f));
next = pos + move;
// 当无法获取到符合要求的 target 时,抛出异常。
if ((++tryCount) > 100)
{
Debug.LogFormat("point {0}, area({1}, {2}, {3}, {4}, {5})", pos, area, x_down, x_up, z_down, z_up);
throw new System.Exception("Too many loops for finding a target");
}
}
return next;
}

追随玩家

我们在 TraceAction 类中,实现了巡逻兵追随玩家的动作,具体方式是调用 Vector3.MoveTowards 方法。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
// 巡逻兵追随玩家。
public void Trace(GameObject patrol, GameObject player)
{
var area = patrol.GetComponent<Soldier>().area;
// 防止重入。
if (area == currentArea)
{
return;
}
currentArea = area;
if (moveToActions.ContainsKey(area))
{
moveToActions[area].destroy = true;
}
TraceAction action = TraceAction.GetAction(patrol, this, player, 1.5f);
AddAction(action);
}

我们在 GameControllerupdate 方法中,根据不同的区域,设置巡逻兵的动作类型。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
// 设置巡逻兵动作类型。
for (int i = 0; i < 9; ++i)
{
// 不在当前区域的巡逻兵进行自主巡逻。
if (i != currentArea)
{
actionManager.GoAround(soldiers[i]);
}
else // 在当前区域的巡逻兵对玩家进行追随。
{
soldiers[i].GetComponent<Soldier>().isFollowing = true;
actionManager.Trace(soldiers[i], player);
}
}

订阅与发布模式

在实现中,我们使用了订阅与发布模式对游戏逻辑进行了解耦。在 GameEventManager 中,我们提供了玩家进入区域巡逻兵与玩家碰撞事件的钩子函数。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
public class GameEventManager
{
// Singleton instance.
private static GameEventManager instance;

public delegate void OnPlayerEnterArea(int area);
public static event OnPlayerEnterArea onPlayerEnterArea;

public delegate void OnSoldierCollideWithPlayer();
public static event OnSoldierCollideWithPlayer onSoldierCollideWithPlayer;

// 使用单例模式。
public static GameEventManager GetInstance()
{
return instance ?? (instance = new GameEventManager());
}

// 当玩家进入区域。
public void PlayerEnterArea(int area)
{
onPlayerEnterArea?.Invoke(area);
}

// 当巡逻兵与玩家碰撞。
public void SoldierCollideWithPlayer()
{
onSoldierCollideWithPlayer?.Invoke();
}
}

GameControllerAwake 函数中,我们注册了对应事件的处理函数。

1
2
3
// 设置游戏事件及其处理函数。
GameEventManager.onPlayerEnterArea += OnPlayerEnterArea;
GameEventManager.onSoldierCollideWithPlayer += OnSoldierCollideWithPlayer;

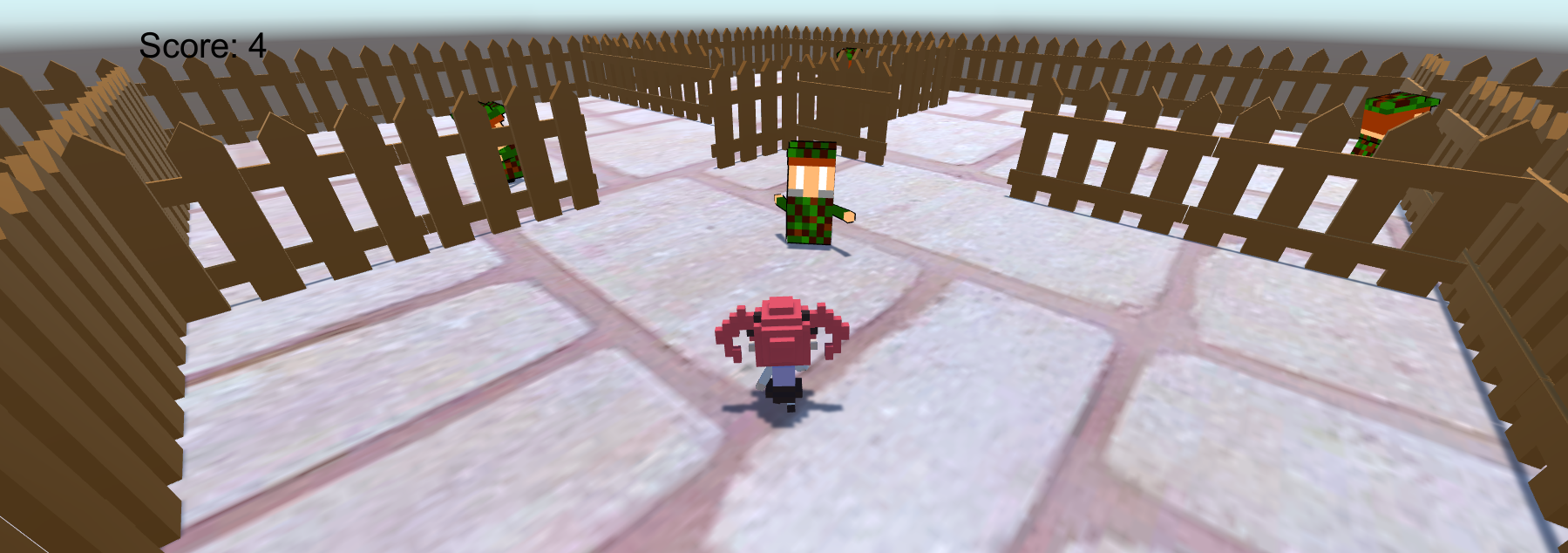

游戏演示

在线演示:demo.jiahonzheng.cn/Patrol

演示视频:www.bilibili.com/video/av74087162/
