物理系统与碰撞

字数统计: 2.4k阅读时长: 10 min
2019/10/17 Share

游戏世界运动分为两大类:运动学动力学

运动学运用几何学的方法研究物体的运动:

  • 不考虑外部力作用
  • 将一个物体作为几何部件,抽象为质点运动模型
  • 仅考虑物体位置、速度、角度等
  • 具体实现方法:线性代数的矩阵变换

动力学以牛顿运动定律为基础,研究运动速度远小于光速的宏观物体。在游戏物理引擎中,主要是刚体动力学,主要包括质点系动力学的基本定理,由动量定理、动量矩定理、动能定理以及由这三个基本定理推导出来的一些定理。动量动量矩动能是描述质点、质点系和刚体运动的基本物理量。

  • 考虑外部力对物体运动的影响
  • 将一个物体当作刚体
  • 考虑物体的重力、阻力、摩擦力、重量、形状以及弹性等
  • 具体实现方式:物理引擎

物理引擎是一个软件组件,将游戏世界对象赋予现实世界物理属性(重量、形状等),并抽象为刚体模型,使得游戏物体在力的作用下,仿真现实世界的运动及其之间的碰撞过程。

《打飞碟 V2》

项目地址:github.com/Jiahonzheng/Unity-3D-Learning

在线预览:demo.jiahonzheng.cn/UFO-V2

预览视频:Unity 打飞碟 V2

与游戏世界交互 文章中,我们实现了《打飞碟》游戏,在游戏中,我们已使用了动力学模型实现飞碟的运动。现在,我们使用 Adapter 设计模式,为游戏添加运动学模型的支持,实现二者模型的自由切换。

Adapter 接口

首先,我们定义 Adapter 接口 IActionManager ,其含有 SetAction 方法,用于设置游戏对象的运动学模型。

1
2
3
4
public interface IActionManager
{
void SetAction(GameObject ufo);
}

动力学模型

这里,我们对上一版本的动力学模型代码进行重构,具体代码位于 PhysicActionManager

1
2
3
4
5
6
7
8
9
10
11
public class PhysicActionManager : IActionManager
{
public void SetAction(GameObject ufo)
{
var model = ufo.GetComponent<UFOModel>();
var rigidbody = ufo.GetComponent<Rigidbody>();
// 对物体添加 Impulse 力。
rigidbody.AddForce(0.2f * model.GetSpeed(), ForceMode.Impulse);
rigidbody.useGravity = true;
}
}

运动学模型

我们在 CCActionManager 实现运动学模型,具体代码如下。在 SetAction 方法中,我们设置了刚体重力属性,同时对游戏对象添加了 CCAction 脚本。在此脚本中,我们调用 Vector3.MoveTowards 方法赋予游戏对象运动。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
public class CCActionManager : IActionManager
{
private class CCAction : MonoBehaviour
{
void Update()
{
// 关键!当飞碟被回收时,销毁该运动学模型。
if (transform.position == UFOFactory.invisible)
{
Destroy(this);
}
var model = gameObject.GetComponent<UFOModel>();
transform.position = Vector3.MoveTowards(transform.position, new Vector3(-3f + model.GetID() * 2f, 10f, -2f), 5 * Time.deltaTime);
}
}

public void SetAction(GameObject ufo)
{
// 由于预设使用了 Rigidbody ,故此处取消重力设置。
ufo.GetComponent<Rigidbody>().useGravity = false;
// 添加运动学(转换)运动。
ufo.AddComponent<CCAction>();
}
}

在游戏实现中,我们在 Ruler 类的 GetUFOs 方法中实现不同关卡下的飞碟对象生成功能,我们使用 actionManager 对飞碟对象的运动学模型进行设置。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
// 在用户按下空格键后被触发,发射飞碟。
public List<GameObject> GetUFOs()
{
List<GameObject> ufos = new List<GameObject>();
// 随机生成飞碟颜色。
var index = random.Next(colors.Length);
var color = (UFOFactory.Color)colors.GetValue(index);
// 获取当前 Round 下的飞碟产生数。
var count = GetUFOCount();
for (int i = 0; i < count; ++i)
{
// 调用工厂方法,获取指定颜色的飞碟对象。
var ufo = UFOFactory.GetInstance().Get(color);
// 设置飞碟对象的分数。
var model = ufo.GetComponent<UFOModel>();
model.score = score[index] * (currentRound + 1);
// 设置飞碟对象的缩放比例。
model.SetLocalScale(scale[index], 1, scale[index]);
// 随机设置飞碟的初始位置(左边、右边)。
var leftOrRight = (random.Next() & 2) - 1; // 随机生成 1 或 -1 。
model.SetSide(leftOrRight);
// 设置飞碟的速度比例。
model.SetSpeedScale(speed[index]);
// 设置飞碟 ID 。
model.SetID(i);
// 设置飞碟对象的运动学属性。
actionManager.SetAction(ufo);
ufos.Add(ufo);
}
return ufos;
}

游戏演示

在线预览:

演示视频:

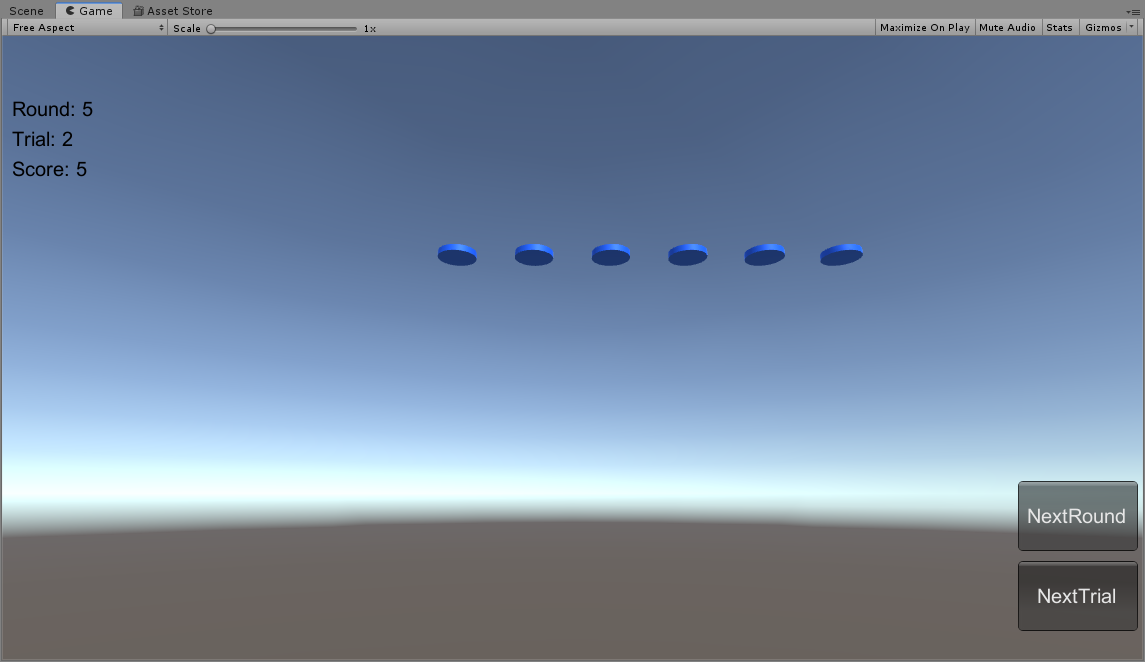

以下是使用运动学模型的游戏截屏。

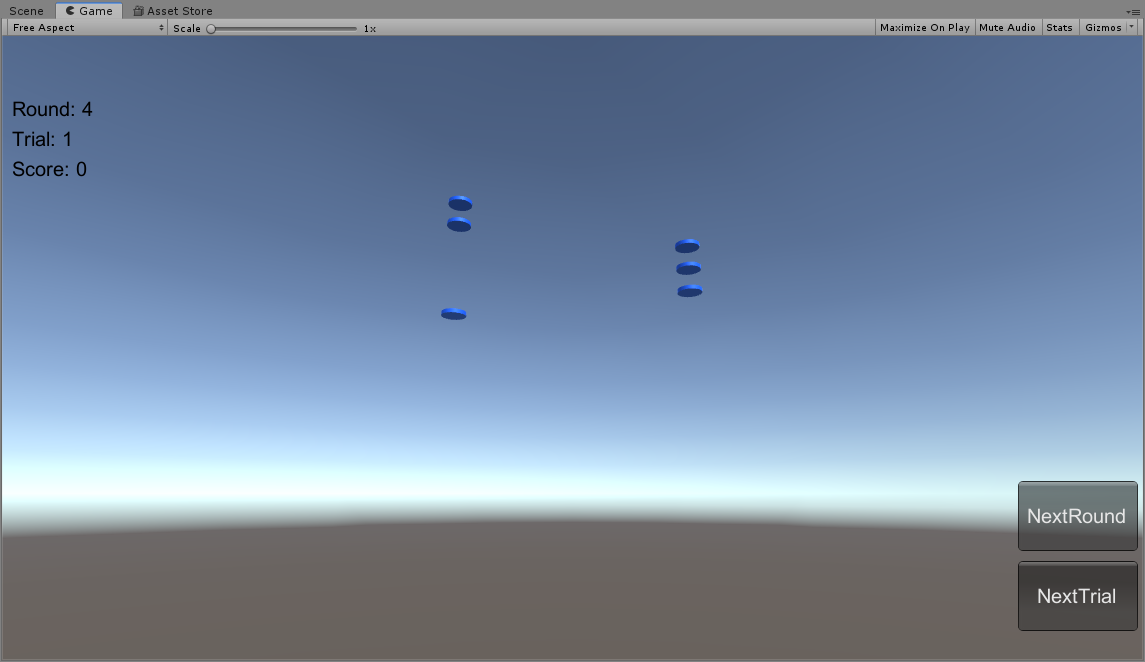

以下是使用动力学模型的游戏截屏。

《射箭》

项目地址:github.com/Jiahonzheng/Unity-3D-Learning

在线预览:demo.jiahonzheng.cn/Archery/

演示视频:

游戏规则

  • 靶对象为 5 环,按环计分。
  • 按下空格键获取箭,鼠标控制射箭方向,点击鼠标左键发射箭。
  • 游戏只有 1 Round,但有无限 Trials
    • 增强要求:添加一个风向和强度标志,提高难度。

获取箭

我们实现了 ArrowFactory 工厂,用于生成和回收箭对象。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
public class ArrowFactory
{
// 单例。
private static ArrowFactory factory;
// 维护正在使用的箭对象。
private List<GameObject> inUsed = new List<GameObject>();
// 维护未被使用的箭对象。
private List<GameObject> notUsed = new List<GameObject>();
// 空闲箭的空间位置。
public static Vector3 INITIAL_POSITION = new Vector3(0, 0, -19);

// 使用单例模式。
public static ArrowFactory GetInstance()
{
return factory ?? (factory = new ArrowFactory());
}

// 获取一支箭。
public GameObject Get()
{
GameObject arrow;
if (notUsed.Count == 0)
{
arrow = Object.Instantiate(Resources.Load<GameObject>("Prefabs/Arrow"));
inUsed.Add(arrow);
}
else
{
arrow = notUsed[0];
notUsed.RemoveAt(0);
arrow.SetActive(true);
inUsed.Add(arrow);
}
return arrow;
}

// 回收一支箭。
public void Put(GameObject arrow)
{
arrow.GetComponent<Rigidbody>().isKinematic = true;
arrow.SetActive(false);
arrow.transform.position = INITIAL_POSITION;
notUsed.Add(arrow);
inUsed.Remove(arrow);
}
}

控制箭方向

我们在 GameController 捕捉用户的鼠标位置,从而控制箭的方向。

1
2
3
var direction = Camera.main.ScreenPointToRay(Input.mousePosition).direction;
// 控制箭的方向为鼠标指针方向。
MoveArrow(direction);

我们在 MoveArrow 方法中,对箭的方向进行调整。

1
2
3
4
5
// 控制箭的指向。
public void MoveArrow(Vector3 direction)
{
holdingArrow.transform.LookAt(30 * direction);
}

碰撞检测

当用户点击鼠标左键后,会触发 ShootArrow 方法,从而实现射箭的动作。在此方法中,我们设置了箭的 isKinematic 属性为 false ,同时为其添加属性为 Impulse 的力。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
// 发射箭。
public void ShootArrow(Vector3 direction)
{
var collider = holdingArrow.GetComponentInChildren<ArrowCollider>();
// 重置箭的击中状态。
collider.Reset();
// 设置箭击中物体后的回调函数。
collider.onArrowHitObject = (sender, e) =>
{
OnArrowHitObject(e);
};
// 添加 Impulse 力。
var rigidbody = holdingArrow.GetComponent<Rigidbody>();
rigidbody.isKinematic = false;
rigidbody.AddForce(30 * direction, ForceMode.Impulse);
holdingArrow = null;
// 设置游戏状态。
model.scene = SceneState.Shooting;
}

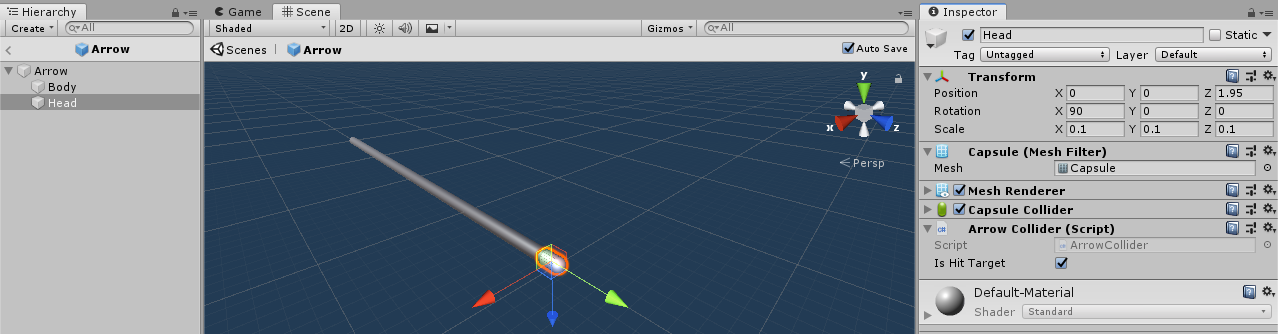

我们的箭对象的层次结构如下,注意到 Head 添加了 ArrowCollider 脚本。

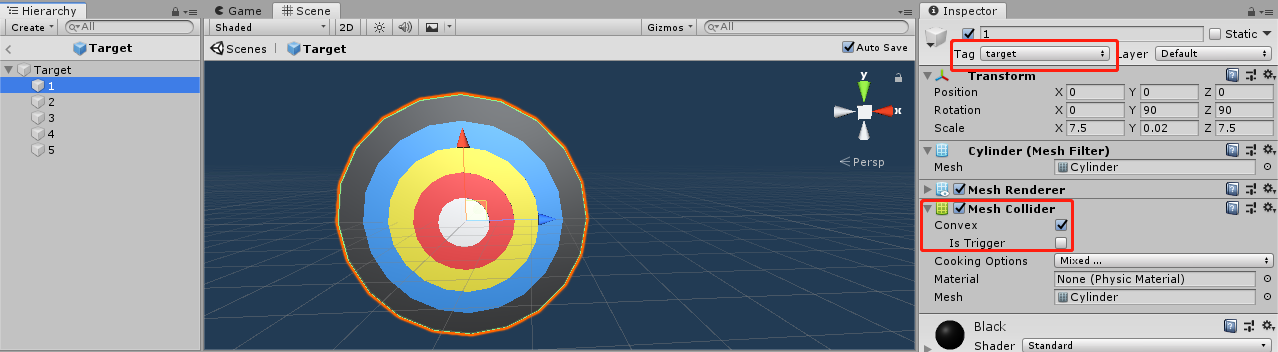

我们的箭靶对象的层次结构如下,由 5 个 Cylinder 构成,注意到它们都已设置了 target 标签。

ArrowCollider 脚本中,我们实现了 OnTriggerEnter 方法,用于判断与箭触碰的游戏对象类型。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
public class ArrowCollider : MonoBehaviour
{
public EventHandler<ArrowHitObjectEvent> onArrowHitObject;
public bool isHitTarget = true;

public void Reset()
{
isHitTarget = true;
}

void OnTriggerEnter(Collider other)
{
var otherObject = other.gameObject;
var arrow = gameObject.transform.parent.gameObject;
// 当箭击中箭靶时。
if (otherObject.tag == "target")
{
arrow.GetComponent<Rigidbody>().isKinematic = true;
gameObject.SetActive(false);
int target = int.Parse(otherObject.name);
isHitTarget = true;
onArrowHitObject.Invoke(this, new ArrowHitObjectEvent(arrow, target));
}
else // 当箭击中其他物体时。
{
isHitTarget = false;
onArrowHitObject.Invoke(this, new ArrowHitObjectEvent(arrow, 0));
}
}
}

我们使用了 EventHandler 实现 ArrowColliderGameController 的通信。首先,我们实现了 ArrowHitObjectEvent 类,用于定义通讯内容,其具体代码如下。

1
2
3
4
5
6
7
8
9
10
11
public class ArrowHitObjectEvent : EventArgs
{
public GameObject arrow;
public int target;

public ArrowHitObjectEvent(GameObject arrow, int target)
{
this.arrow = arrow;
this.target = target;
}
}

随后,我们在 GameController 实现对此事件的响应。

1
2
3
4
5
6
7
8
9
10
11
// 当箭命中物体时,此函数被触发执行。
void OnArrowHitObject(ArrowHitObjectEvent e)
{
model.AddScore(e.target);
// 只有当 target 不为零时,才是击中箭靶,否则只是击中箭。
if (e.target != 0)
{
arrows.Remove(e.arrow);
model.scene = SceneState.WaitToGetArrow;
}
}

风向与风速

为了实现随机风向和风速的生成,我们需要扩充现有的 GameModel 的逻辑,更改代码如下。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
public class GameModel
{
public SceneState scene = SceneState.WaitToGetArrow;
public int score = 0;
public EventHandler<GameModelChangedEvent> onGameModelChanged;
public Wind currentWind = new GameModel.Wind(Vector3.zero, 0, "");
// 风向。
private Vector3[] winds = new Vector3[8] { new Vector3(0, 1, 0), new Vector3(1, 1, 0), new Vector3(1, 0, 0), new Vector3(1, -1, 0), new Vector3(0, -1, 0), new Vector3(-1, -1, 0), new Vector3(-1, 0, 0), new Vector3(-1, 1, 0) };
// 风向描述。
private string[] windsText = new string[8] { "↑", "↗", "→", "↘", "↓", "↙", "←", "↖" };

public class Wind
{
public Vector3 direction;
public int strength;
public string text;

public Wind(Vector3 d, int s, string t)
{
direction = d;
strength = s;
text = t;
}
}

// 添加分数
public void AddScore(int target)
{
score += target;
onGameModelChanged.Invoke(this, new GameModelChangedEvent(score, target));
}

// 添加随机风向。
public void AddWind()
{
var index = UnityEngine.Random.Range(0, 8);
var strength = UnityEngine.Random.Range(5, 10);
currentWind.direction = winds[index] * strength;
currentWind.strength = strength;
currentWind.text = windsText[index];
}
}

我们定义了 GameModel.Wind 的类,用于表示当前风向和风速。我们期望在玩家按下空格键获取时,风向得到改变,因此我们在 GetArrow 方法添加 AddWind 调用。

1
2
3
4
5
6
7
8
9
10
11
// 获取箭。
public void GetArrow()
{
holdingArrow = arrowFactory.Get();
arrows.Add(holdingArrow);
// 设置风向和风速。
model.AddWind();
view.ShowWind(model.currentWind);
// 设置游戏状态。
model.scene = SceneState.WaitToShootArrow;
}

在射出箭时,我们需要将风力反应到箭的运动上。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
// 发射箭。
public void ShootArrow(Vector3 direction)
{
var collider = holdingArrow.GetComponentInChildren<ArrowCollider>();
// 重置箭的击中状态。
collider.Reset();
// 设置箭击中物体后的回调函数。
collider.onArrowHitObject = (sender, e) =>
{
OnArrowHitObject(e);
};
// 添加 Impulse 力。
var rigidbody = holdingArrow.GetComponent<Rigidbody>();
rigidbody.isKinematic = false;
rigidbody.AddForce(30 * direction, ForceMode.Impulse);
holdingArrow = null;
// 添加风力
rigidbody.AddForce(5 * model.currentWind.direction, ForceMode.Force);
// 设置游戏状态。
model.scene = SceneState.Shooting;
}

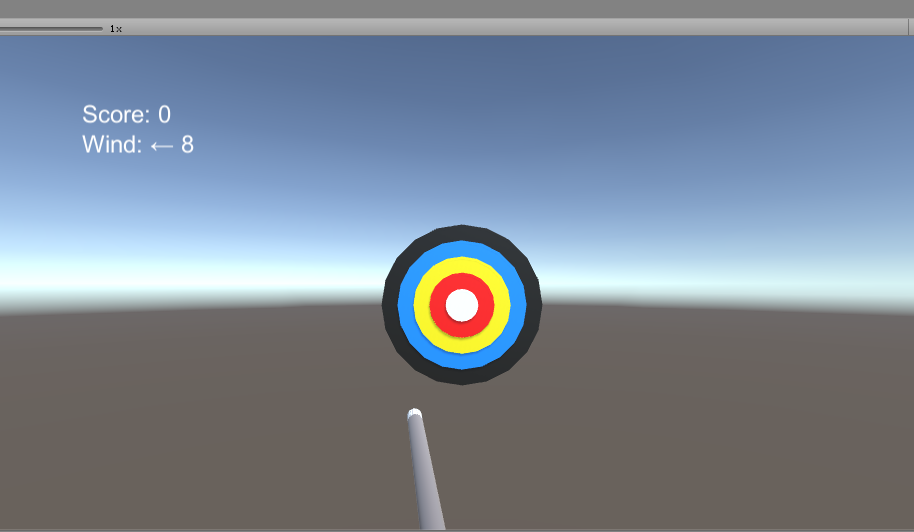

游戏演示

在线预览:demo.jiahonzheng.cn/Archery/

演示视频:www.bilibili.com/video/av71662069/
